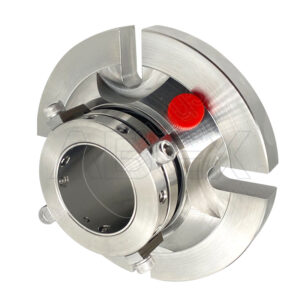

AX-FIDC

Tipo： Vedação de cartucho duplo induzida por fluxo
Substituição： AES FIDC
Temperatura： -15 a +210℃
Pressão： ≤2,5Mpa
Velocidade： ≤23m/s
Material： B,A1,Q1,Q2,U2,P,E,N,V,F,G,Alfa

Descarregar a brochura
Obter um orçamento

AX-FIDC seal is the next generation of high performance sealing solutions offering increased barrier fluid flow for improved reliability.

We has designed an innovative “bi–metal” exotic alloy seal. Alloy 20, Alloy 276, Alloy 400 and Titanium grade 2 are inventoried in popular modular wetted component sizes. Any additional commercially available special alloys are made to order. These special alloy parts are fitted to the standard Stainless Steel components. The use of a neutralizing barrier fluid protects the secondary Stainless Steel parts that are not exposed to the process fluid during normal operation.

A disponibilidade e a flexibilidade do design satisfazem as exigências especiais do mercado de contenção de fluidos corrosivos. Podem ser efectuadas variações na especificação do vedante, selecionando entre muitas opções diferentes. As faces do vedante são oferecidas em qualquer combinação de carboneto de silício, carboneto de tungsténio e carbono, tanto no interior como no exterior.

Caraterísticas e vantagens

  • Indutor de fluxo com um percurso de fluxo de ‘remoção de calor’ - ajuda a remover o calor da vedação, optimizando o arrefecimento da face
  • Faces de vedação auto-alinháveis - asseguram que as faces permanecem alinhadas com o eixo
  • Faces de vedação com pressão hidráulica equilibrada - garante uma excelente vedação
  • Design modular - facilmente adaptável a diferentes aplicações
  • Construção em cartucho - simples de instalar



d D1 D2 D3 D4 D5 L1 L2 L4 S
mm min máximo min máximo máximo
24 40 46 49.2 104.8 54 67 90.5 32.5 52.4 13.2 12
25 41 49 49.2 104.8 54 67 90.5 32.5 52.4 13.2 12
28 44 52.3 52.4 108 57.2 70.3 93.6 32.5 52.4 13.2 12
30 46 55.5 55.6 111 60.4 73.5 96.8 32.5 52.4 13.2 12
32 48 55.5 55.6 111 60.4 73.5 96.8 32.5 52.4 13.2 12
33 49 55.5 55.6 111 60.4 73.5 96.8 32.5 52.4 13.2 12
35 51 57.5 58.8 111 63.5 76.6 96.8 32.5 52.4 13.2 12
38 57.2 60.3 65 127 71.5 85.7 114.3 33.3 54 16.4 12
40 58 60.4 65 127 71.5 85.7 114.3 33.3 54 16.4 12
43 61 63.5 65 127 71.5 85.7 114.3 33.3 54 16.4 12
45 63.5 69.9 71.4 139.7 81 95.3 127 33.3 54 16.4 12
48 66.7 73 71.4 139.7 81 95.3 127 33.3 54 16.4 12
50 68 73 71.4 139.7 81 95.3 127 33.3 54 16.4 12
53 71 76.2 77.8 152.4 90.5 104.8 139.7 35 54 16.4 12
55 74 79.4 77.8 152.4 90.5 104.8 139.7 35 54 16.4 12
58 76.2 82.5 84.1 165.1 96.8 114.3 149.2 35 54 16.4 16
60 79.4 85.7 84.1 165.1 96.8 114.3 149.2 35 54 16.4 16
63 85.8 92.1 96.8 177.8 109.5 127 160.3 38.1 60.3 19.6 16
65 88.9 95.3 96.8 177.8 109.5 127 160.3 38.1 60.3 19.6 16
68 92.1 98.4 96.8 177.8 109.5 127 160.3 38.1 60.3 19.6 16
70 92.1 98.4 96.8 177.8 109.5 127 160.3 38.1 60.3 19.6 16
75 98.5 108 108 190.5 125.4 142.9 173 38.1 60.3 19.6 16
80 101.6 111.1 108 190.5 125.4 142.9 173 38.1 60.3 19.6 16
85 108 117.5 117.5 203.2 135 155.6 182.5 38.1 60.3 19.6 20
90 114.3 127 127 215.9 150.8 171.5 195.2 38.1 60.3 19.6 20
95 117.5 130.2 127 215.9 150.8 171.5 195.2 38.1 60.3 19.6 20
100 123.9 139.7 136.5 228.6 168.3 189 208 38.1 60.3 19.6 20
105 130.1 149.2 136.5 228.6 168.3 189 208 38.1 60.3 19.6 20
110 136.5 158.8 146.2 241.3 177.8 198.4 220.6 38.1 60.3 19.6 20
115 142.9 168.3 155.8 254 186.6 211.1 230.2 38.1 60.3 19.6 22
120 142.9 138.6 155.8 254 186.6 211.1 230.2 38.1 60.3 19.6 22
125 149.2 168.3 155.8 254 186.6 211.1 230.2 38.1 60.3 19.6 22



d D1 D2 D3 D4 D5 L1 L2 L4 S
polegada min máximo min máximo máximo
1 1.625 1.937 1.937 4.125 2.125 2.687 3.562 1.281 2.062 0.519 1/2
1.125 1.75 2.062 2.063 4.25 2.25 2.812 3.617 1.281 2.062 0.519 1/2
1.25 1.875 2.187 2.187 4.375 2.375 2.937 3.812 1.281 2.062 0.519 1/2
1.375 2 2.25 2.312 4.375 2.5 3.062 3.812 1.281 2.062 0.519 1/2
1.5 2.25 2.375 2.562 5 2.812 3.375 4.437 1.312 2.125 0.644 1/2
1.625 2.375 2.5 2.562 5 2.812 3.375 4.437 1.312 2.125 0.644 1/2
1.75 2.5 2.75 2.812 5.5 3.187 3.75 4.937 1.312 2.125 0.644 1/2
1.875 2.625 2.875 2.812 5.5 3.187 3.75 4.937 1.312 2.125 0.644 1/2
2 2.75 3 3.063 6 3.562 4.125 5.437 1.38 2.125 0.644 1/2
2-AC 2.75 3 3.063 6.25 3.45 4 4.75 1.38 2.125 0.644 1/2
2.125 2.875 3.125 3.063 6 3.562 4.125 5.437 1.38 2.125 0.644 1/2
2.25 3 3.25 3.312 6.5 3.812 4.5 5.812 1.38 2.125 0.644 5/8
2.375 3.125 3.375 3.312 6.5 3.812 4.5 5.812 1.38 2.125 0.644 5/8
2.5 3.375 3.625 3.812 7 4.312 5 6.312 1.5 2.375 0.769 5/8
2.625 3.5 3.75 3.812 7 4.312 5 6.312 1.5 2.375 0.769 5/8
2.75 3.625 3.875 3.812 7 4.312 5 6.312 1.5 2.375 0.769 5/8
2.875 3.75 4.125 4.25 7.5 4.937 5.625 6.812 1.5 2.375 0.769 5/8
3 3.875 4.25 4.25 7.5 4.937 5.625 6.812 1.5 2.375 0.769 5/8
3.125 4 4.375 4.25 7.5 4.937 5.625 6.812 1.5 2.375 0.769 5/8
3.25 4.125 4.5 4.625 8 5.312 6.125 7.187 1.5 2.375 0.769 3/4
3.375 4.25 4.625 4.625 8 5.312 6.125 7.187 1.5 2.375 0.769 3/4
3.5 4.375 4.75 4.625 8 5.312 6.125 7.187 1.5 2.375 0.769 3/4
3.625 4.5 5 5 8.5 5.937 6.75 7.687 1.5 2.375 0.769 3/4
3.75 4.625 5.125 5 8.5 5.937 6.75 7.687 1.5 2.375 0.769 3/4
3.875 4.75 5.25 5 8.5 5.937 6.75 7.687 1.5 2.375 0.769 3/4
4 4.875 5.5 5.375 9 6.625 7.437 8.187 1.5 2.375 0.769 3/4
4.125 5.125 5.875 5.375 9 6.625 7.437 8.187 1.5 2.375 0.769 3/4
4.25 5.125 5.875 5.375 9 6.625 7.437 8.187 1.5 2.375 0.769 3/4
4.375 5.375 6.25 5.75 9.5 7 7.812 8.687 1.5 2.375 0.769 3/4
4.5 5.375 6.25 5.75 9.5 7 7.812 8.687 1.5 2.375 0.769 3/4
4.625 5.625 6.625 6.125 10 7.345 8.312 9.062 1.5 2.375 0.769 7/8
4.75 5.625 6.625 6.125 10 7.345 8.312 9.062 1.5 2.375 0.769 7/8
4.875 5.875 6.625 6.125 10 7.345 8.312 9.062 1.5 2.375 0.769 7/8
5 5.875 6.625 6.125 10 7.345 8.312 9.062 1.5 2.375 0.769 7/8
