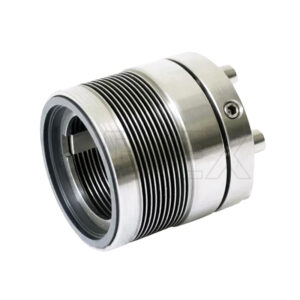

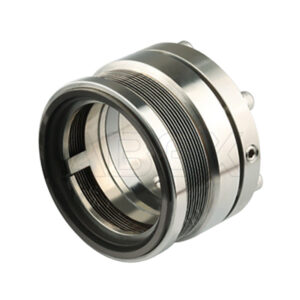

BXMB-B03(MFLCT80)

Tipo：	Vedação metálica do fole
Substituição：	Burgmann MFLCT8
Temperatura：	-100 °C ... +100 °C
Pressão：	10 barras
Velocidade：	≤20m/s
Material：	Ver descrever

Caraterísticas

Para veios não escalonados
Vedação simples
Equilibrado
Independente da direção de rotação
Fole metálico rotativo

Vantagens

Para gamas de temperaturas extremamente baixas
Sem anel de vedação com carga dinâmica
Efeito de auto-limpeza
Possibilidade de instalação com comprimento reduzido
Parafuso de bombagem para meios altamente viscosos disponível (dependente do sentido de rotação).

Gama de funcionamento

Diâmetro do veio:
d1 = 24 ... 150 mm (0,94″ ... 6“)
Pressurizado externamente:
p1 = ... 25 bar (363 PSI)
Pressurizado internamente:
p1 = 10 bar (145 PSI ),
é necessário um bloqueio fixo do banco.
Temperatura:
t = -100 °C ... +100 °C (-148 °F ... 212) °F
Velocidade de deslizamento: vg = 20 m/s (66 pés/s)

Materiais

Face da vedação: Carbono grafite impregnado de antimónio (A), carboneto de silício (Q12)
Sede: Carboneto de silício (Q1)
Fole: Inconel® 718 endurecido (M6), Hastelloy® C-276 (M5)
Peças metálicas: Aço CrNiMo (G), Hastelloy® C-4 (M)

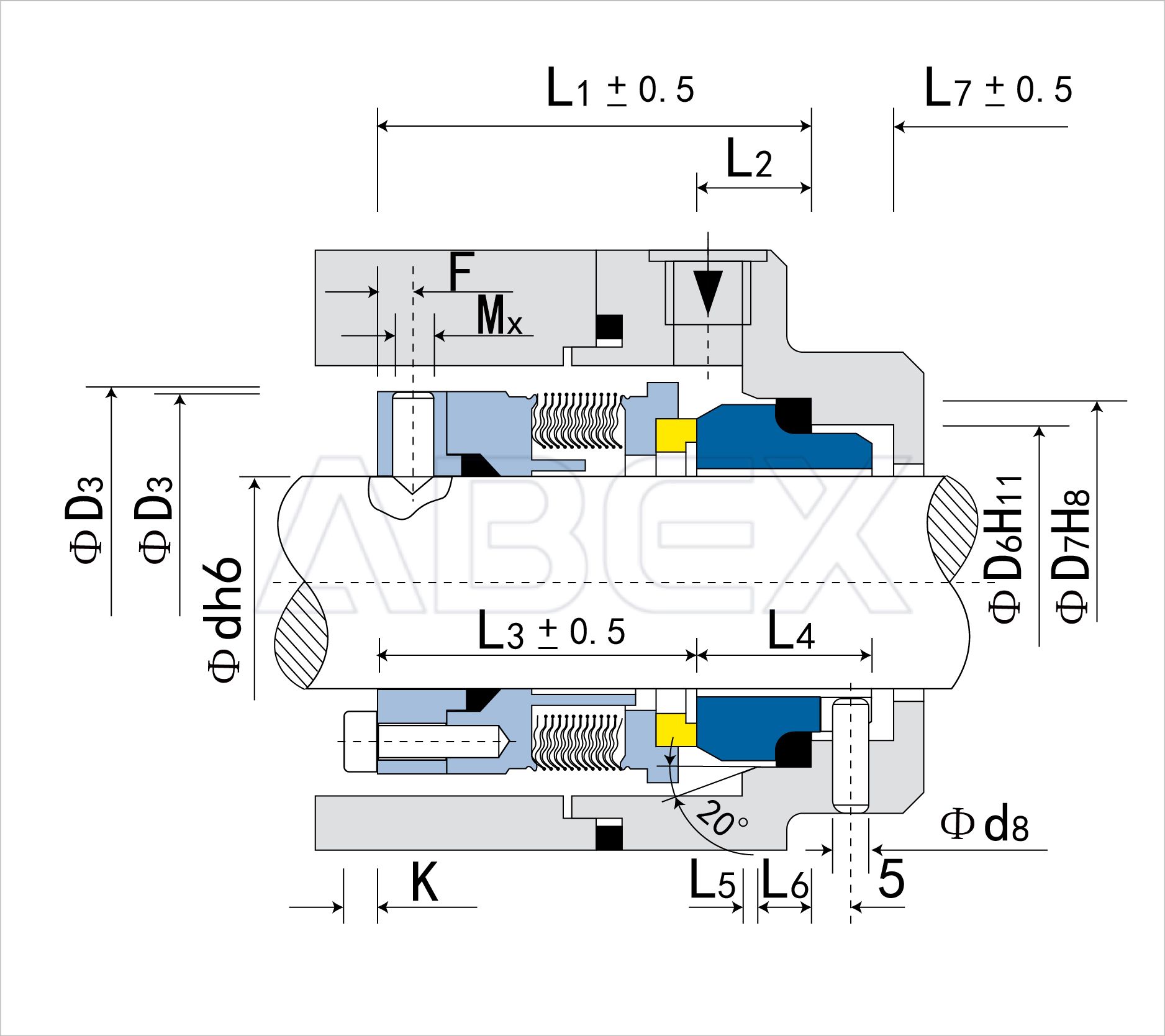

d	D3	D6	D7	L1	L2	L3	L4	L5	L6	L7	K	F	Mx	d8
（mm)
16	38	29	35	58	11.5	46.5	19.5	2	5	9	5	5	M5	3
18	40	31	37	58	11.5	46.5	19.5	2	5	9	5	5	M5	3
20	42	34	40	58	11.5	46.5	19.5	2	5	9	5	5	M5	3
22	44	37	43	58	11.5	46.5	19.5	2	5	9	5	5	M5	3
24	46	37	43	58	11.5	46.5	19.5	2	5	9	5	5	M5	3
25	47	39	45	58	11.5	46.5	19.5	2	5	9	5	5	M5	3
28	50	42	48	58	11.5	46.5	19.5	2	5	9	5	5	M6	3
30	52	44	50	58	11.5	46.5	19.5	2	5	9	5	5	M6	3
32	54	49	56	60.5	14	46.5	22	2	6	9	5	5	M6	4
33	55	49	56	60.5	14	46.5	22	2	6	9	5	5	M6	4
35	57	51	58	60.5	14	46.5	22	2	6	9	5	5	M6	4
38	60	54	61	60.5	14	46.5	22	2	6	9	5	5	M6	4
40	66	56	63	61.5	14	47.5	22	2	6	9	6	6	M6	4
43	69	59	66	61.5	14	47.5	22	2	6	9	6	6	M6	4
45	71	62	70	62.5	15	47.5	23	2.5	6	9	6	6	M6	4
48	74	65	73	62.5	15	47.5	23	2.5	6	9	6	6	M6	4
50	76	67	75	62.5	15	47.5	23	2.5	6	9	6	6	M6	4
53	79	70	78	62.5	15	47.5	23	2.5	6	9	6	6	M6	4
55	81	72	80	62.5	15	47.5	23	2.5	6	9	6	6	M6	4
58	85	75	83	68	15	53	23	2.5	6	9	6	6	M6	4
60	87	77	85	68	15	53	23	2.5	6	9	6	6	M8	4
63	90	81	90	71	18	53	26	2.5	7	9	6	6	M8	4
65	92	83	92	71	18	53	26	2.5	7	9	6	6	M8	4
68	95	88	97	71	18	53	26	2.5	7	9	6	6	M8	4
70	97	88	97	71	18	53	26	2.5	7	9	6	6	M8	4
75	102	95	105	71	18.2	52.8	26.2	3	7	9	6	6	M8	4
80	107	100	110	71	18.2	52.8	26.2	3	7	9	6	6	M8	4
85	112	105	115	71	18.2	52.8	26.2	3	7	9	6	6	M8	4
90	117	110	120	71	17.2	53.8	25.2	3	7	9	6	6	M8	4
95	122	115	125	71	17.2	53.8	25.2	3	7	9	6	6	M8	4
100	127	122.2	134.3	74	20	54	30	3	9	11	6	6	M8	5
