Caraterísticas

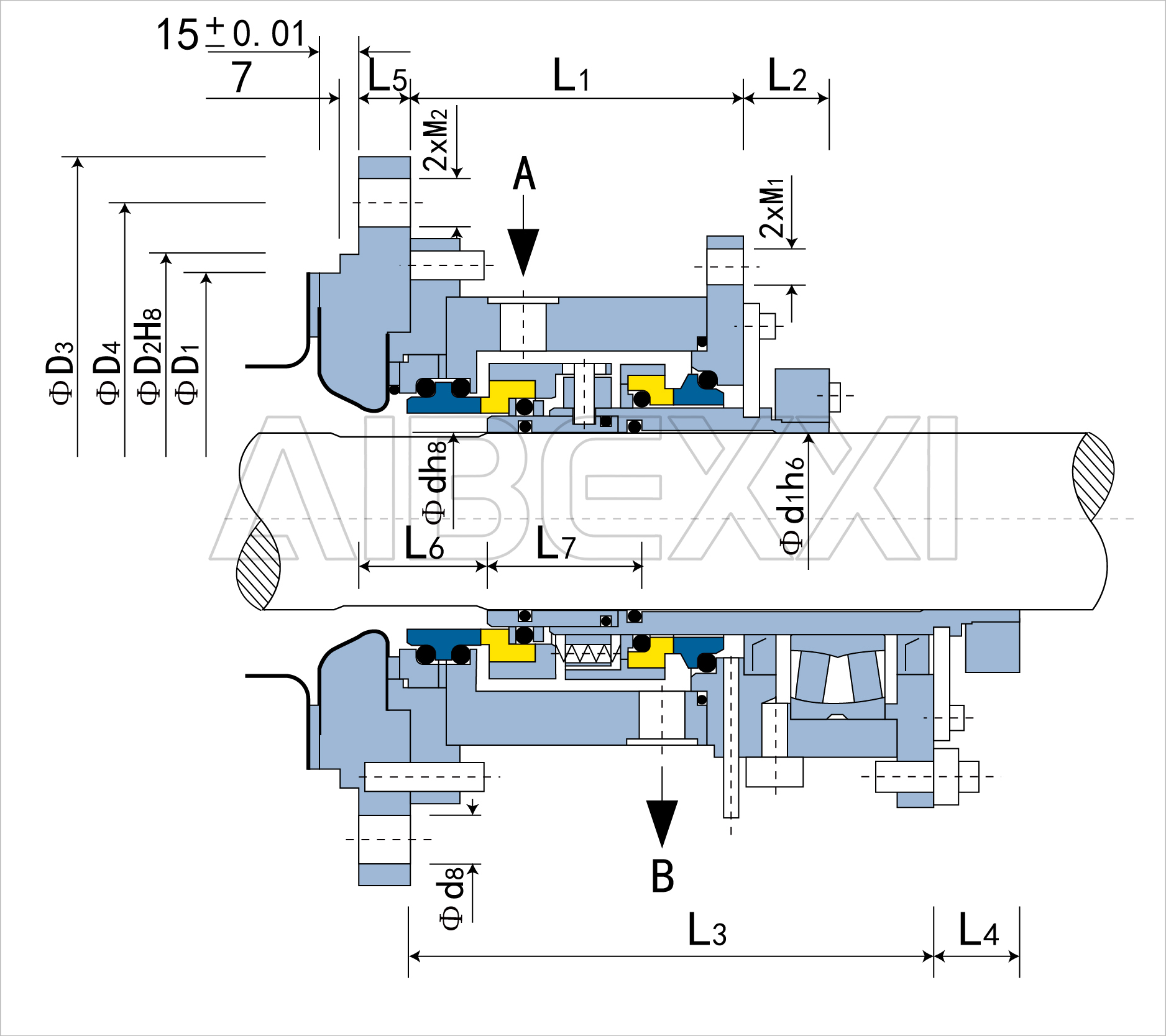

- Cartucho de vedação dupla para accionamentos de entrada superior
- Para recipientes com revestimento de vidro
- Lubrificação líquida
- Fecho automático do lado do produto
- Não equilibrado
- Independente da direção de rotação
- Molas múltiplas em rotação
Vantagens
- Unidade pronta a montar e testada na fábrica
- Disponível com ou sem rolamento
- Adequado para normalizações
- A vedação pode ser aplicada a uma pressão e velocidade de rotação superiores às especificadas pela norma DIN
- O vedante pode ser retirado da flange de vidro como um cartucho completo. A flange de base sensível revestida a vidro permanece montada no recipiente.
- Certificação ATEX a pedido
Gama de funcionamento
Diâmetro do veio:
d1 = 40 ... 160 mm (1,57″ ... 6,30″)
Pressão:
p1 = vácuo ... 16 bar (232 PSI),
p3 = máx. 18 bar (261 PSI)
Temperatura:
t1 = -40 °C ... +200 (250*) °C
(-40 °F ... +392 (482*) °F)
Velocidade de deslizamento:
vg = 0 ... 5 m/s (0 ... 16 pés/s)
Para aplicações para além desta gama, por favor consultar.
* com flange de arrefecimento
! É de notar que os valores extremos de cada parâmetro de funcionamento não podem ser aplicados ao mesmo tempo devido à sua interação.
Materiais
Faces de vedação: Grafite de carbono ou carboneto de silício, em conformidade com a FDA
Assentos: Carboneto de silício, em conformidade com a FDA
Vedantes secundários e peças metálicas de acordo com a aplicação e os requisitos do cliente.
