BXCS-D01(270)

Tipo：	Vedação de cartucho único
Substituição:	DEPAC 270
Temperatura：	Dependente do elastómero
Pressão：	≤2,80Mpa
Velocidade：	≤35m/s
Material：	B,Q2,U2,V,E,P,F,G,T6

O tipo 270 é um vedante de cartucho único estacionário que é extremamente adequado para conversões de empanque de preme-gaxeta para vedante mecânico, uma vez que normalmente não é necessária a modificação da unidade. O princípio de conceção estacionária desenvolvido pela DEPAC para a indústria de processos também oferece a máxima fiabilidade de funcionamento mesmo em gamas de aplicações difíceis para os selos mecânicos.

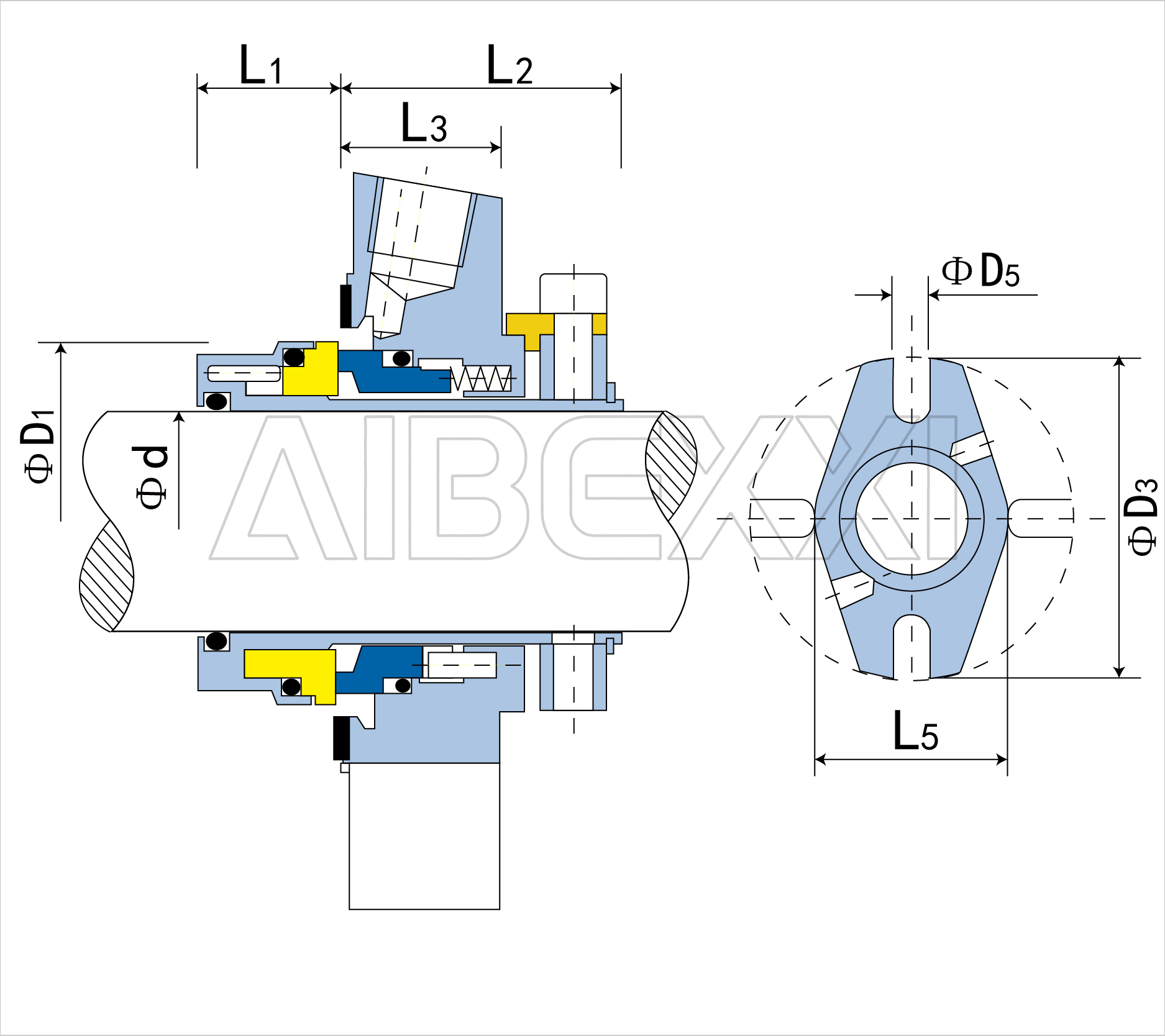

d	D1	D3	D5	L1	L2	L3	L5
(mm)	D1	D3	D5	L1	L2	L3	L5
24	43.5	104	12.5	19	38	25	62
25	43.5	104	12.5	19	38	25	62
28	46.5	104	12.5	19	38	25	62
30	48.5	104	12.5	19	38	25	67
32	50.5	104	12.5	19	38	25	67
33	50.5	104	12.5	19	38	25	67
35	53.5	110	12.5	19	38	25	70
38	56.5	125	14.7	19	38	25	75
40	58.5	125	14.7	19	38	25	75
42	60.5	133	14.7	19	38	25	80
43	61.5	133	14.7	19	38	25	80
45	63.5	140	14.7	19	38	25	82
48	66.5	140	14.7	19	38	25	82
50	68.5	140	14.7	19	38	25	87
53	71.5	150	17.5	19	38	25	92
55	73.5	150	17.5	19	38	25	92
60	78.5	160	17.5	19	38	25	100
65	83.5	165	17.5	19	38	25	105
70	88.5	180	17.5	19	38	25	120
75	100	190	17.5	20.5	41.5	30	125
80	105	190	17.5	20.5	41.5	30	130
85	110	220	21.5	20.5	41.5	30	135
90	115	220	21.5	20.5	41.5	30	140
95	120	220	21.5	20.5	41.5	30	145
100	125	220	21.5	20.5	41.5	30	150

d	D1	D3	D5	L1	L2	L3	L5
(polegada)	D1	D3	D5	L1	L2	L3	L5
1	1.713	4.094	0.492	0.748	1.496	0.984	2.441
1.125	1.831	4.094	0.492	0.748	1.496	0.984	2.441
1.25	1.988	4.094	0.492	0.748	1.496	0.984	2.638
1.375	2.107	4.331	0.492	0.748	1.496	0.984	2.756
1.5	2.225	4.921	0.579	0.748	1.496	0.984	2.953
1.625	2.382	5.236	0.579	0.748	1.496	0.984	3.15
1.75	2.5	5.512	0.579	0.748	1.496	0.984	3.228
1.875	2.618	5.512	0.579	0.748	1.496	0.984	3.228
2	2.697	5.906	0.579	0.748	1.496	0.984	3.425
2.125	2.815	6.102	0.689	0.748	1.496	0.984	3.622
2.25	3.012	6.299	0.689	0.748	1.496	0.984	3.937
2.375	3.091	6.469	0.689	0.748	1.496	0.984	3.937
2.5	3.209	6.693	0.689	0.748	1.496	0.984	4.055
2.625	3.406	7.067	0.689	0.748	1.496	0.984	4.724
2.75	3.484	7.48	0.689	0.748	1.496	0.984	4.724
2.875	3.858	7.48	0.689	0.807	1.634	1.181	4.843
3	3.937	7.48	0.689	0.807	1.634	1.181	4.921
3.125	4.134	8.661	0.689	0.807	1.634	1.181	5.118
3.25	4.252	8.661	0.846	0.807	1.634	1.181	5.236
3.375	4.331	8.661	0.846	0.807	1.634	1.181	5.315
3.5	4.528	8.661	0.846	0.807	1.634	1.181	5.512
3.625	4.606	8.661	0.846	0.807	1.634	1.181	5.591
3.75	4.725	8.661	0.846	0.807	1.634	1.181	5.709
3.875	4.921	8.661	0.846	0.807	1.634	1.181	5.906
4	4.921	8.661	0.846	0.807	1.634	1.181	5.906
