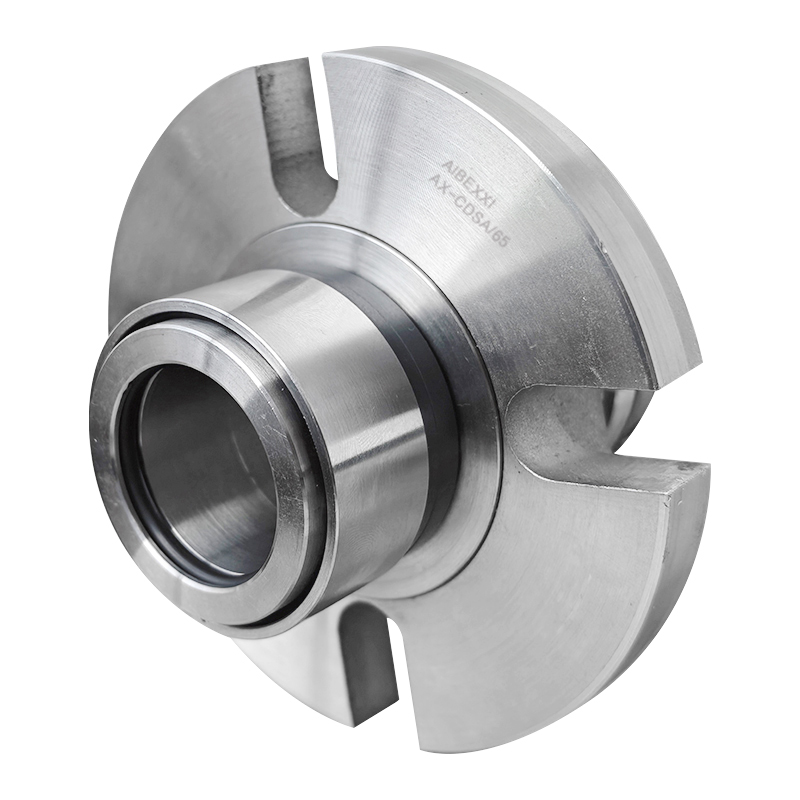

BXCS-A02(CDSA)

Tipo：	Vedação dupla do cartucho
Substituição：	AES CDSA
Temperatura：	-30℃ a +205℃
Pressão：	≤2,1Mpa/1,3Mpa
Velocidade：	≤25m/s
Material：	Q1,Q2,U2,T,P,M1,F,G,M

Este tipo de vedante é equivalente ao vedante mecânico de cartucho duplo AES CDSA

Caraterísticas:
Faces de vedação estacionárias auto-alinhantes com acionamento por pino de contacto radial que minimiza os danos em aplicações de paragem/arranque e fluidos viscosos
A opção CDSA™ bimetálica também inclui componentes molhados em liga exótica a um preço mínimo superior para utilização com produtos químicos corrosivos
Tecnologia de vedação com face hidraulicamente equilibrada para reduzir o consumo de energia
Manga de elastómero que não afia o eixo e acionamento do eixo com parafuso de ajuste positivo
Conceção de faces de vedação independentes para melhorar a contenção segura do fluido do processo em caso de danos em qualquer elemento de vedação individual
Carregamento da face do vedante de mola múltipla
Tamanhos disponíveis de 1.000″ a 5.000″ (24mm - 125mm) em formatos de bucim padrão e ANSI Plus tamanhos maiores até 12.000″ (300mm) disponíveis a pedido

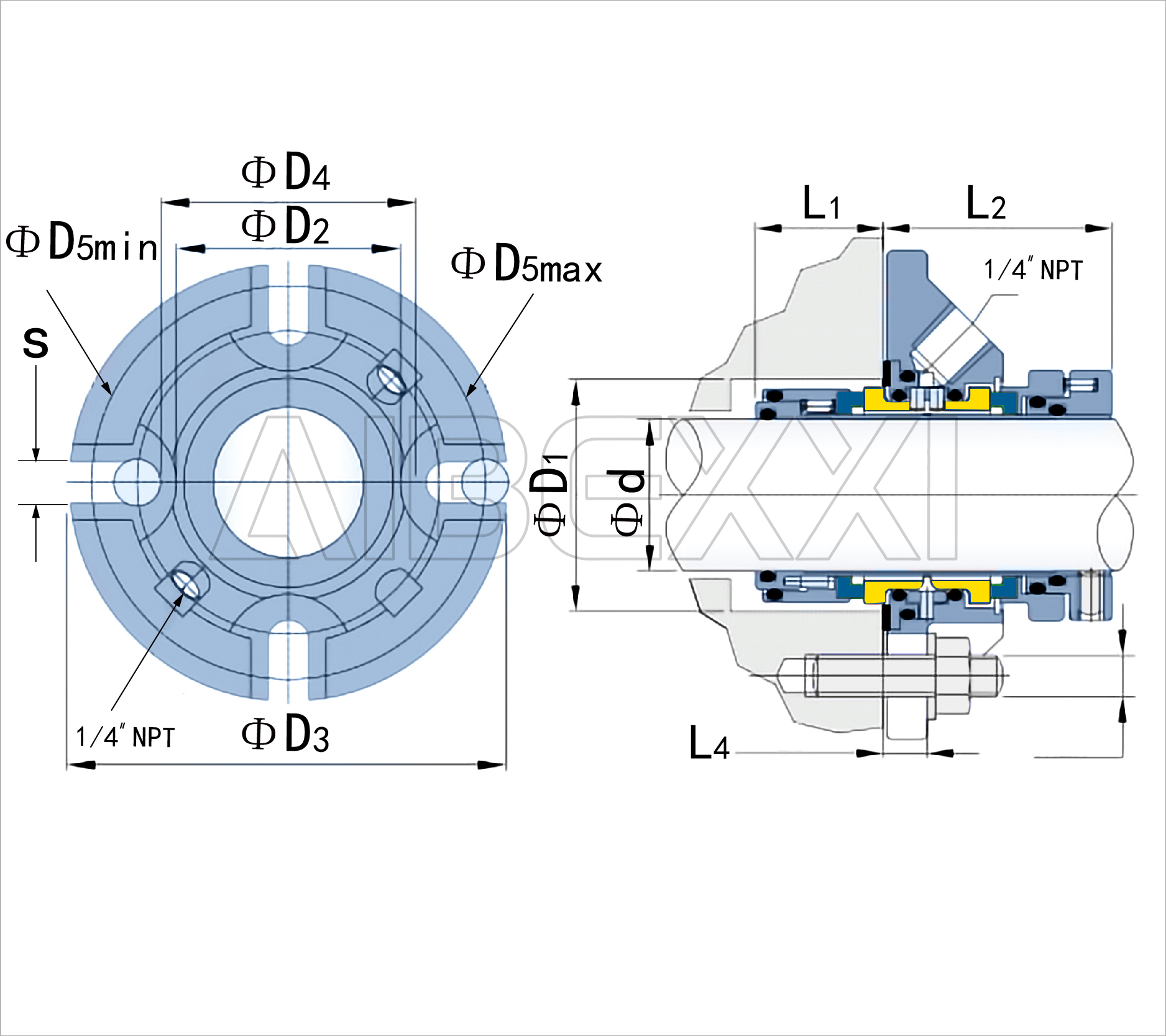

d	D1		D2	D3	D4	W		S	L1	L2	L4
(mm)	min	máximo	D2	D3	D4	min	máximo	S	L1	L2	L4
24	40	46	49.2	104.8	54	67	90.5	12	32.5	52.4	13.2
25	41	49	49.2	104.8	54	67	90.5	12	32.5	52.4	13.2
28	44	52.3	52.4	108	57.2	70.3	93.6	12	32.5	52.4	13.2
30	46	55.5	55.6	111	60.4	73.5	96.8	12	32.5	52.4	13.2
32	48	55.5	55.6	111	60.4	73.5	96.8	12	32.5	52.4	13.2
33	49	55.5	55.6	111	60.4	73.5	96.8	12	32.5	52.4	13.2
35	51	57.5	58.8	111	63.5	76.6	96.8	12	32.5	52.4	13.2
38	57.2	60.3	65	127	71.5	85.7	114.3	12	33.3	54	16.4
40	58	60.4	65	127	71.5	85.7	114.3	12	33.3	54	16.4
43	61	63.5	65	127	71.5	85.7	114.3	12	33.3	54	16.4
45	63.5	69.9	71.4	139.7	81	95.3	127	12	33.3	54	16.4
48	66.7	73	71.4	139.7	81	95.3	127	12	33.3	54	16.4
50	68	73	71.4	139.7	81	95.3	127	12	33.3	54	16.4
53	71	76.2	77.8	152.4	90.5	104.8	139.7	12	35	54	16.4
55	74	79.4	77.8	152.4	90.5	104.8	139.7	12	35	54	16.4
58	76.2	82.5	84.1	165.1	96.8	114.3	149.2	16	35	54	16.4
60	79.4	85.7	84.1	165.1	96.8	114.3	149.2	16	35	54	16.4
63	85.8	92.1	96.8	177.8	109.5	127	160.3	16	38.1	60.3	19.6
65	88.9	95.3	96.8	177.8	109.5	127	160.3	16	38.1	60.3	19.6
68	92.1	98.4	96.8	177.8	109.5	127	160.3	16	38.1	60.3	19.6
70	92.1	98.4	96.8	177.8	109.5	127	160.3	16	38.1	60.3	19.6
75	98.5	108	108	190.5	125.4	142.9	173	16	38.1	60.3	19.6
80	101.6	111.1	108	190.5	125.4	142.9	173	16	38.1	60.3	19.6
85	108	117.5	117.5	203.2	135	155.6	182.5	20	38.1	60.3	19.6
90	114.3	127	127	215.9	150.8	171.5	195.2	20	38.1	60.3	19.6
95	117.5	130.2	127	215.9	150.8	171.5	195.2	20	38.1	60.3	19.6
100	123.9	139.7	136.5	228.6	168.3	189	208	20	38.1	60.3	19.6
105	130.1	149.2	136.5	228.6	168.3	189	208	20	38.1	60.3	19.6
110	136.5	158.8	146.2	241.3	177.8	198.4	220.6	20	38.1	60.3	19.6
115	142.9	168.3	155.8	254	186.6	211.1	230.2	23	38.1	60.3	19.6
120	142.9	168.3	155.8	254	186.6	211.1	230.2	23	38.1	60.3	19.6
125	142.9	168.3	155.8	254	186.6	211.1	230.2	23	38.1	60.3	19.6

d	D1		D2	D3	D4	W		S	L1	L2	L4
(polegada)	min	máximo	D2	D3	D4	min	máximo	S	L1	L2	L4
1	1.625	1.937	1.937	4.125	2.125	2.687	3.562	1/2.	1.281	2.062	0.519
1.125	1.75	2.062	2.063	4.25	2.25	2.812	3.617	1/2.	1.281	2.062	0.519
1.25	1.875	2.187	2.187	4.375	2.375	2.937	3.812	1/2.	1.281	2.062	0.519
1.375	2	2.25	2.312	4.375	2.5	3.062	3.812	1/2.	1.281	2.062	0.644
1.5	2.25	2.375	2.562	5	2.812	3.375	4.437	1/2.	1.312	2.125	0.644
1.625	2.375	2.5	2.562	5	2.812	3.375	4.437	1/2.	1.312	2.125	0.644
1.75	2.5	2.75	2.812	5.5	3.187	3.75	4.937	1/2.	1.312	2.125	0.644
1.875	2.625	2.875	2.812	5.5	3.187	3.745	4.937	1/2.	1.312	2.125	0.644
2	2.75	3	3.063	6	3.562	4.125	5.437	1/2.	1.38	2.125	0.644
2.000-AC	2.75	3	3.035	5.25	3.45	4	4.75	1/2.	1.38	2.125	0.644
2.125	2.875	3.125	3.063	6	3.562	4.125	5.437	1/2.	1.38	2.125	0.644
2.25	3	3.25	3.312	6.5	3.812	4.5	5.812	5/8.	1.38	2.125	0.644
2.375	3.125	3.375	3.312	6.5	3.812	4.5	5.812	5/8.	1.38	2.125	0.644
2.5	3.375	3.625	3.812	7	4.312	5	6.312	5/8.	1.5	2.375	0.769
2.625	3.5	3.75	3.812	7	4.312	5	6.312	5/8.	1.5	2.375	0.769
2.75	3.625	3.875	3.812	7	4.312	5	6.312	5/8.	1.5	2.375	0.769
2.875	3.75	4.125	4.25	7.5	4.937	5.625	6.812	5/8.	1.5	2.375	0.769
3	3.875	4.25	4.25	7.5	4.937	5.625	6.812	5/8.	1.5	2.375	0.769
3.125	4	4.375	4.25	7.5	4.937	5.625	6.812	5/8.	1.5	2.375	0.769
3.25	4.125	4.5	4.625	8	5.312	6.125	7.187	3/4.	1.5	2.375	0.769
3.375	4.25	4.625	4.625	8	5.312	6.125	7.187	3/4.	1.5	2.375	0.769
3.5	4.375	4.75	4.625	8	5.312	6.125	7.187	3/4.	1.5	2.375	0.769
3.625	4.5	5	5	8.5	5.937	6.75	7.687	3/4.	1.5	2.375	0.769
3.75	4.625	5.125	5	8.5	5.937	6.75	7.687	3/4.	1.5	2.375	0.769
3.875	4.75	5.25	5	8.5	5.937	6.75	7.687	3/4.	1.5	2.375	0.769
4	4.875	5.5	5.375	9	6.625	7.437	8.187	3/4.	1.5	2.375	0.769
4.125	5.125	5.875	5.375	9	6.625	7.437	8.187	3/4.	1.5	2.375	0.769
4.25	5.125	5.875	5.375	9	6.625	7.437	8.187	3/4.	1.5	2.375	0.769
4.375	5.375	6.25	5.375	9.5	7	7.812	8.687	3/4.	1.5	2.375	0.769
4.5	5.375	6.25	5.375	9.5	7	7.812	8.687	3/4.	1.5	2.375	0.769
4.625	5.625	6.625	6.125	10	7.345	8.312	9.062	3/4.	1.5	2.375	0.769
4.75	5.625	6.625	6.125	10	7.345	8.312	9.062	3/4.	1.5	2.375	0.769
4.875	5.875	6.625	6.125	10	7.345	8.312	9.062	3/4.	1.5	2.375	0.769
5	5.875	6.625	6.125	10	7.345	8.312	9.062	3/4.	1.5	2.375	0.769
