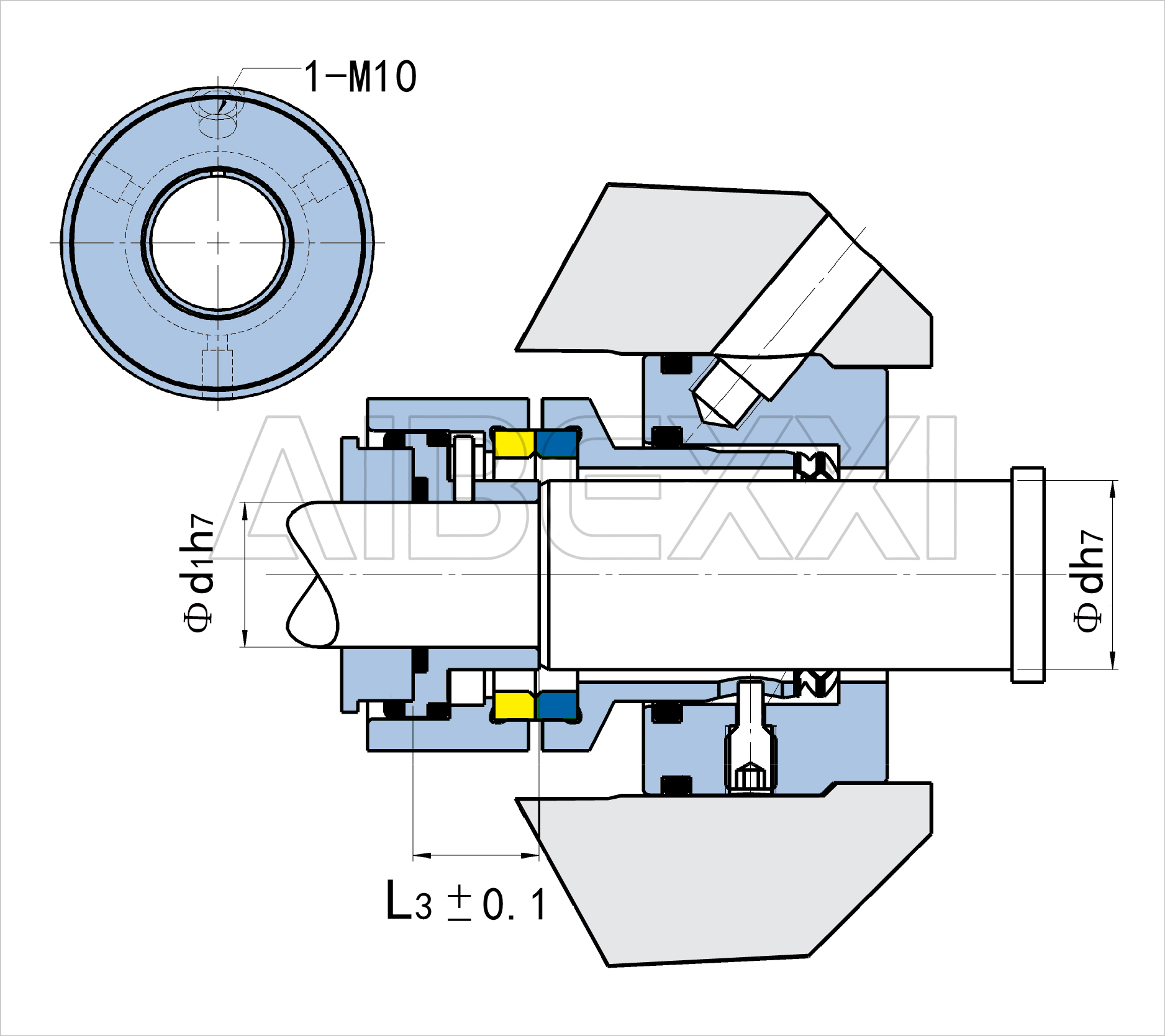

Safeseal JCS1 est un joint simple robuste, intégré à la pompe, conçu pour les fluides propres et lubrifiants tels que l'eau, les huiles, les solvants et les papiers à faible consistance. Le joint JCS1 est facile à installer du côté de la roue. Le JCS1 est doté de capacités techniques avancées, notamment d'un mécanisme d'entraînement breveté pour les faces d'étanchéité et d'une bague de butée auto-alignée et montée de manière élastique.
Le JCS1 a été conçu à l'origine pour les pompes Sulzer AHLSTARUP, puis étendu aux pompes de process Andritz et à d'autres équipements.
Plusieurs variantes du modèle sont disponibles pour différents services :
- JCS1F - Joint unique spécifique à l'application avec affleurement dans le milieu
- JCS1A - Joint unique spécifique à l'application pour les pompes à anneau liquide Sulzer et les pompes ACP Andritz
- JCS1M - Joint unique spécifique à l'application pour les pompes multicellulaires Sulzer
- JCS1G - Joint à graisse unique spécifique à l'application
- JCS1FM - Joint unique spécifique à l'application avec rinçage dans le fluide pour les pompes multicellulaires Sulzer
Caractéristiques
- La conception équilibrée permet un fonctionnement sans perturbation, même en cas de chocs de pression soudains.
- Ressort unique du côté atmosphérique situé dans la partie fixe du joint. Le matériau est résistant à la corrosion. Le désalignement de l'arbre n'entraîne pas de pulsation du ressort ni d'usure du joint torique.
- Aucune mesure n'est nécessaire pour l'installation. L'installation facile réduit le risque d'erreur humaine.
- L'installation du joint ne nécessite pas le démontage de la plaque arrière et le joint est fixé avec un seul boulon, ce qui garantit une installation rapide et sans problème.
- Transmission du couple par des dispositifs super-élastiques combinés à l'absence de goupilles d'entraînement sur les faces des joints. Les faces des joints ne se fissurent pas au démarrage.
Paramètres
LES LIMITES DE TEMPÉRATURE :
JCS1 jusqu'à 194°F/90°C
JCS1F jusqu'à 250°F/120°C
LIMITES DE PRESSION : 225 psi(g)/16 bar(g)
LIMITES DE VITESSE : 65fps/20m/s
LES MATÉRIAUX STANDARD :
Surfaces d'étanchéité : SiC/Carbone ou SiC/SiC
Joints toriques : PTFE, EPDM, Viton
Pièces métalliques : EN 1.4436/1.4460 (AISI 316/329)
Ressorts : EN 1.4436 (AISI 316)
