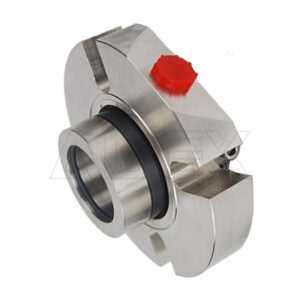

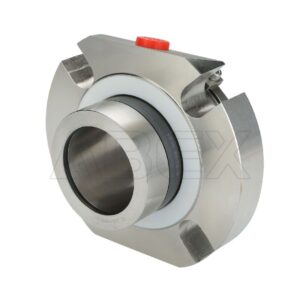

Caractéristiques
- Double étanchéité
- Cartouche
- Équilibré
- Indépendant du sens de rotation
- Double pression équilibrée
- Dispositif de pompage intégré
- Variantes disponibles : pour pompes à vis excentriques (-Vario) et version lubrifiée au gaz (-GSDN)
Avantages
- Joint idéal pour la normalisation
- Application universelle pour les conversions de garnitures, les rétrofits ou les OEM
- Aucune modification dimensionnelle de la chambre d'étanchéité (pompes centrifuges) n'est nécessaire, faible hauteur d'installation radiale
- Pas d'endommagement de l'arbre par le joint torique soumis à une charge dynamique
- Durée de vie prolongée
- Pas de dommages causés par des saletés introduites lors de l'assemblage
- Installation simple et facile grâce à l'unité pré-assemblée
- Possibilité d'adaptation individuelle à la conception de la pompe
- Versions spécifiques disponibles
Plage de fonctionnement

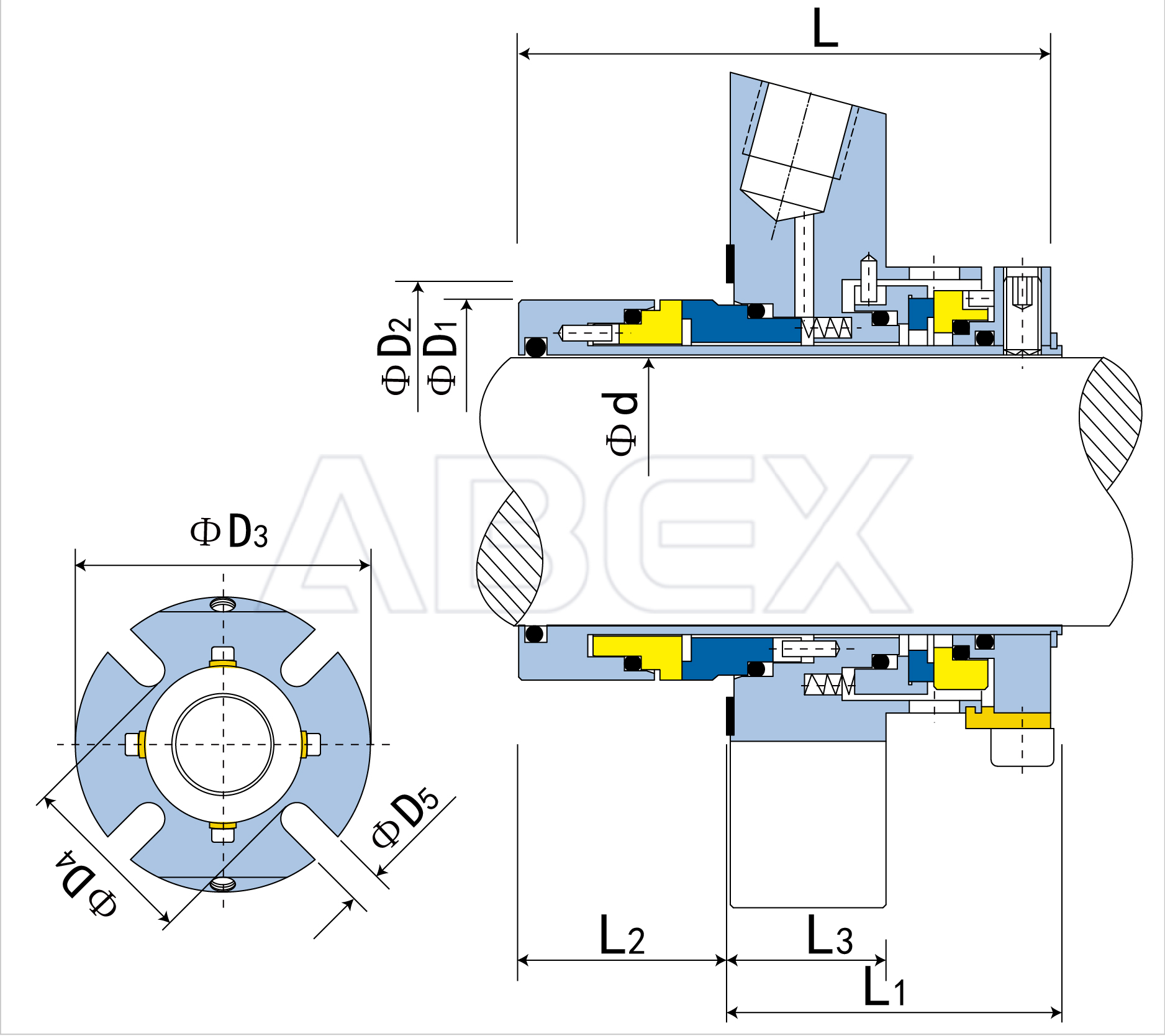

Diamètre de l'arbre :
d1 = 25 ... 100 mm (1.000″ ... 4.000″)
Autres tailles sur demande
Température :
t= -40 °C ... 220 °C (-40 °F ... 428 °F)
(Vérifier la résistance du joint torique)
Combinaison de matériaux de la face de glissement BQ1
Pression : p1 = 25 bar (363 PSI)
Vitesse de glissement : vg = 16 m/s (52 ft/s)
Combinaison de matériaux de la face de glissement Q1Q1 ou U2Q1
Pression : p1 = 20 bar (290 PSI)
Vitesse de glissement : vg = 10 m/s (33 ft/s)
Système de circulation du fluide de la barrière :
p3max = 25 bar (363 PSI)
Δp (p3 - p1)idéal = 2 ... 3 bar (29 ... 44 PSI),
7 bar (102 PSI) pour les fluides de barrage ayant de faibles propriétés lubrifiantes.
Démarrage de la pompe :
Δp (p3 - p1)max = 25 bar (363 PSI) autorisé
Moyen d'approvisionnement recommandé :
max. ISO VG 5
Mouvement axial : ±1,0 mm, d1 ≥75 mm ±1,5 mm
Matériaux
Face d'étanchéité : Carbure de silicium (Q1), carbone graphite imprégné de résine (B), carbure de tungstène (U2)
Siège : carbure de silicium (Q1)
Joints secondaires : FKM (V), EPDM (E), FFKM (K), caoutchouc perfluorocarbone/PTFE (U1)
Ressorts : Hastelloy® C-4 (M)
Pièces métalliques : Acier CrNiMo (G), acier moulé CrNiMo (G)
