BXSL-C01(442)

Tipo：	Junta partida
Sustitución：	Chesterton 442
Temperatura：	-40 a +240℃
Presión：	≤2,5Mpa
Velocidad：	≤20m/s
Material：	Q1,Q2,U2,T,V,M1,F,G,M

Este cierre mecánico dividido es ideal para equipos cuyo desmontaje resulta difícil y lento, como bombas de gran tamaño, bombas verticales y bombas horizontales de carcasa dividida. Este diseño compacto y probado puede utilizarse en una amplia variedad de equipos y fluidos de proceso.

La tecnología split de alto rendimiento permite al 442 funcionar desde vacío hasta altas presiones. Su diseño compacto permite una fácil instalación y una ventaja de ajuste en la mayoría de los equipos. Los kits de reparación partidos de bajo coste reducen aún más los costes de mantenimiento. Diseñadas pensando en el instalador, las juntas tóricas esféricas proporcionan un sellado rápido y sencillo sin necesidad de utilizar adhesivos. Los tornillos cautivos no pueden caerse, lo que hace que la instalación sea sencilla y fiable.

Características

Instalación fácil y rápida sin desmontar el equipo
Diseño probado con un rendimiento superior
Diseñado para una instalación sencilla en equipos de gran tamaño

Materiales

Caras	CB, RSC, CR
Elastómeros	FKM, EPDM, FEPM, FFKM
Metales	EN 1.4401 (316SS), Otras metalurgias disponibles bajo pedido
Muelles	Elgiloy

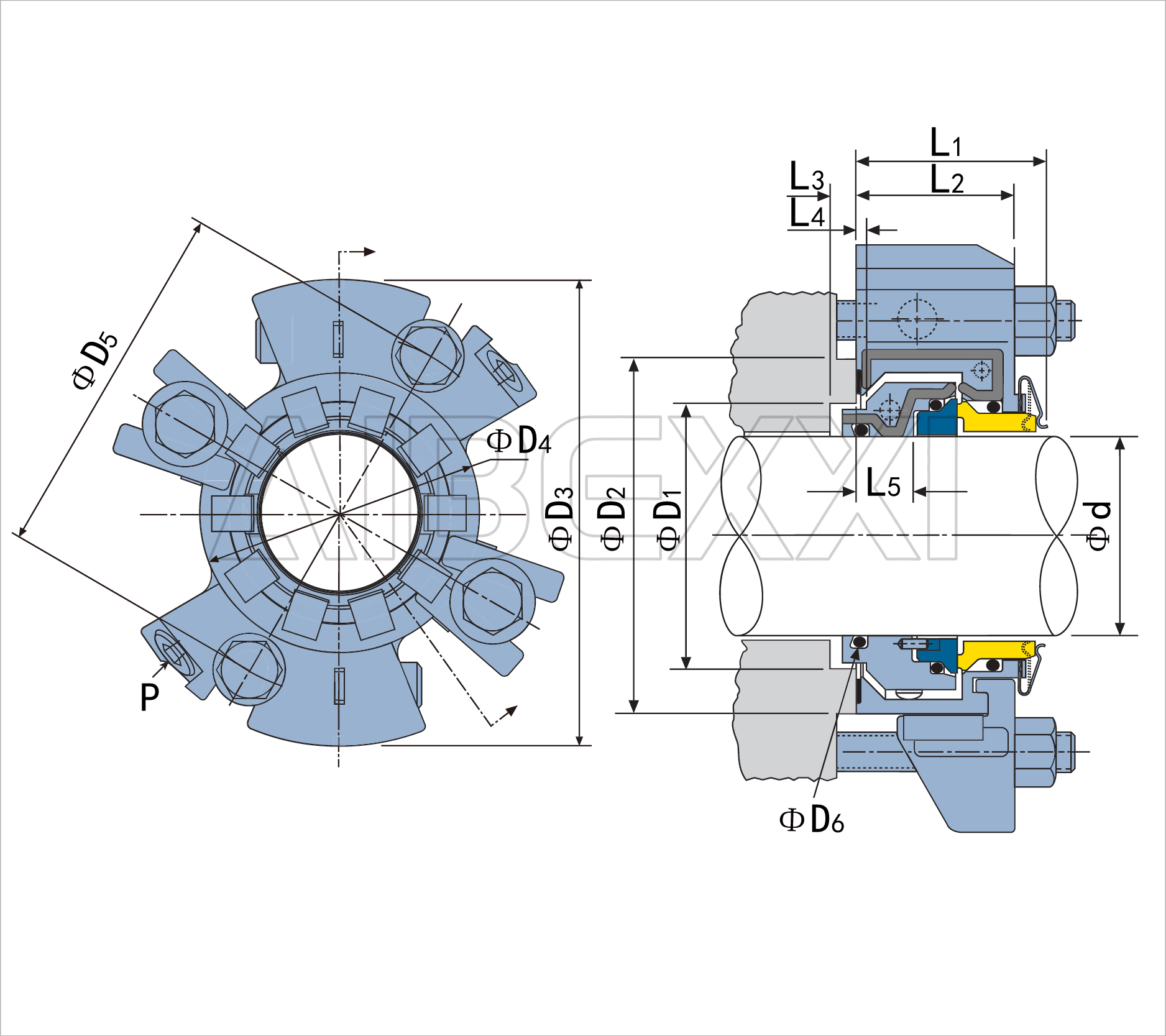

d	D1		D2	D3	D4	D5 min (mm)								D6	L1	L2	L3	L4	L5
mm	min	max	min	max	max	8	10	12	14	16	18	20	22	D6	L1	L2	min	L4	L5
32	47.2	53.3	59.9	125.5	70.9	79.8	81.8	83.8	85.8	87.8	–	–	–	-219	45.2	37.6	4.3	2.4	13.5
33	47.2	53.3	59.9	125.5	70.9	79.8	81.8	83.8	85.8	87.8	–	–	–	-220	45.2	37.6	4.3	2.4	13.5
35	49.3	60.5	66.8	127.4	72.8	81.8	83.8	85.8	87.8	89.8	–	–	–	-221	45.2	37.6	4.3	2.4	13.5
38	52.3	63.5	69.9	130.5	76	85	87	89	91	93	–	–	–	-223	45.2	37.6	4.3	2.4	13.5
40	55.6	66.8	73.2	133.6	79	87.4	89.4	91.4	93.4	95.4	–	–	–	-223	45.2	37.6	4.3	2.4	13.5
43	58.7	70	76.2	136.8	82	90.5	92.5	94.5	96.5	98.5	–	–	–	-224	45.2	37.6	4.3	2.4	13.5
45	58.7	70	76.2	136.8	82	90.5	92.5	94.5	96.5	98.5	–	–	–	-225	45.2	37.6	4.3	2.4	13.5
48	62	73.2	79.5	140	85.2	97.7	95.7	97.7	99.7	101.7	–	–	–	-226	45.2	37.6	4.3	2.4	13.5
50	65	76.2	82.6	143.2	88.4	98.4	100.4	102.4	104.4	106.4	–	–	–	-226	45.2	37.6	4.3	2.4	13.5
55	68.3	79.2	85.9	146.3	91.5	101.6	103.6	105.6	107.6	109.6	–	–	–	-228	45.2	37.6	4.3	2.4	13.5
60	74.7	85.6	92.2	152.6	97.9	107.8	109.8	111.8	113.8	115.8	–	–	–	-230	45.2	37.6	4.3	2.4	13.5
65	85.1	108	120.7	197.5	126.9	–	–	140.6	142.6	144.6	–	–	–	-231	56.9	46.7	6.6	2.4	13.5
70	85.1	108	120.7	197.5	126.9	–	–	140.6	142.6	144.6	–	–	–	-233	56.9	46.7	6.6	2.4	13.5
75	91.4	114.3	127	203.8	133.2	–	–	146.2	148.2	150.2	–	–	–	-234	56.9	46.7	6.6	2.4	13.5
80	97.8	120.7	133.4	210.2	139.5	–	–	154.8	156.8	158.8	160.8	–	–	-236	56.9	46.7	6.6	2.4	13.5
85	104.1	127	139.7	216.5	145.9	–	–	158.9	160.9	162.9	164.9	166.9	–	-237	56.9	46.7	6.6	2.4	13.5
90	104.1	127	139.7	216.5	145.9	–	–	158.9	160.9	162.9	164.9	166.9	–	-239	56.9	46.7	6.6	2.4	13.5
95	110.5	133.4	146.1	222.9	152.3	–	–	165.3	167.3	169.3	171.3	173.3	–	-241	56.9	46.7	6.6	2.4	13.5
100	116.8	139.7	152.4	229.2	158.6	–	–	171.6	173.6	175.6	177.6	179.6	–	-242	56.9	46.7	6.6	2.4	13.5
110	129.5	152.4	165.1	241.9	171.3	–	–	184.3	186.3	188.3	190.3	192.3	–	-245	56.9	46.7	6.6	2.4	13.5
115	129.5	152.4	165.1	241.9	171.3	–	–	184.3	186.3	188.3	190.3	192.3	–	-247	56.9	46.7	6.6	2.4	13.5
120	135.9	158.8	171.5	248.3	177.7	–	–	190.6	192.6	194.6	196.6	198.6	–	-248	56.9	46.7	6.6	2.4	13.5
125	150.1	177.8	190.5	286.4	196.5	–	–	–	–	–	214.5	216.5	218.5	-354	87.6	73.9	7.4	4.8	26
130	155.1	184.2	196.9	292.8	202.9	–	–	–	–	–	220.9	222.9	224.9	-355	87.6	73.9	7.4	4.8	26
135	160.1	190.5	203.2	299.1	209.3	–	–	–	–	–	227.3	229.3	231.3	-356	87.6	73.9	7.4	4.8	26
140	165.2	190.5	203.2	299.1	209.3	–	–	–	–	–	227.3	229.3	231.3	-358	87.6	73.9	7.4	4.8	26
145	170.2	196.9	209.6	305.5	215.7	–	–	–	–	–	233.7	235.7	237.7	-360	87.6	73.9	7.4	4.8	26
150	175.2	203.2	215.9	311.8	222.1	–	–	–	–	–	240.1	242.1	244.1	-361	87.6	73.9	7.4	4.8	26
155	180.1	209.6	222.3	318.2	228.4	–	–	–	–	–	246.4	248.4	250.4	-362	87.6	73.9	7.4	4.8	26
160	185.1	215.9	228.6	324.5	234.8	–	–	–	–	–	252.8	254.8	256.8	-363	87.6	73.9	7.4	4.8	26
165	190.1	215.9	228.6	324.5	234.8	–	–	–	–	–	259.2	261.2	263.2	-364	87.6	73.9	7.4	4.8	26
170	195.1	222.3	235	330.9	241.2	–	–	–	–	–	259.2	261.2	263.2	-364	87.6	73.9	7.4	4.8	26
175	200.2	228.6	241.3	337.2	247.6	–	–	–	–	–	265.6	267.6	269.6	-365	87.6	73.9	7.4	4.8	26
180	205.2	228.6	247.7	337.2	247.6	–	–	–	–	–	272	274	276	-366	87.6	73.9	7.4	4.8	26
185	210.2	235	247.7	343.6	254	–	–	–	–	–	272	274	276	-367	87.6	73.9	7.4	4.8	26
190	215.1	241.3	254	349.9	260.4	–	–	–	–	–	278.4	280.4	282.4	-368	87.6	73.9	7.4	4.8	26
195	220.1	247.7	260.4	356.3	266.8	–	–	–	–	–	284.8	286.8	288.8	-368	87.6	73.9	7.4	4.8	26

d	D1		D2	D3	D4	D5 min (pulgadas)					D6	L1	L2	L3	L4	L5
pulgada	min	max	min	max	max	3/8′	1/2′	5/8′	3/4′	7/8′	D6	L1	L2	min	L4	L5
1.25	1.86	2.1	2.35	4.94	2.79	3.2	3.33	3.45	–	–	-219	1.78	1.48	0.17	0.094	0.53
1.375	1.94	2.38	2.63	5.02	2.87	3.28	3.4	3.53	–	–	-221	1.78	1.48	0.17	0.094	0.53
1.5	2.06	2.5	2.75	5.14	2.99	3.4	3.53	3.65	–	–	-223	1.78	1.48	0.17	0.094	0.53
1.625	2.19	2.63	2.87	5.26	3.11	3.5	3.63	–	–	–	-224	1.78	1.48	0.17	0.094	0.53
1.75	2.31	2.75	3	5.3	3.23	3.63	3.75	–	–	–	-225	1.78	1.48	0.17	0.094	0.53
1.875	2.44	2.88	3.12	5.51	3.35	3.75	3.88	–	–	–	-226	1.78	1.48	0.17	0.094	0.53
2	2.56	3	3.25	5.64	3.489	3.94	4.06	–	–	–	-227	1.78	1.48	0.17	0.094	0.53
2.125	2.69	3.12	3.37	5.76	3.6	4.06	4.19	4.31	–	–	-228	1.78	1.48	0.17	0.094	0.53
2.25	2.81	3.25	3.5	5.88	3.73	4.19	4.31	4.44	–	–	-229	1.78	1.48	0.17	0.094	0.53
2.375	2.94	3.37	3.62	6.01	3.85	4.31	4.43	4.56	–	–	-230	1.78	1.48	0.17	0.094	0.53
2.5	3.06	3.75	4	6.13	4.23	4.57	4.7	4.82	–	–	-231	1.78	1.48	0.17	0.094	0.53
2.625	3.35	4.25	4.75	7.77	5	5.44	5.56	5.69	–	–	-232	2.24	1.84	0.26	0.094	0.53
2.75	3.35	4.25	4.75	7.77	5	5.44	5.56	5.69	–	–	-233	2.24	1.84	0.26	0.094	0.53
2.875	3.6	4.5	5	8.02	5.25	5.66	5.78	5.91	–	–	-234	2.24	1.84	0.26	0.094	0.53
3	3.6	4.5	5	8.02	5.25	5.66	5.78	5.91	–	–	-235	2.24	1.84	0.26	0.094	0.53
3.125	3.85	4.75	5.25	8.27	5.49	6	6.12	6.25	–	–	-236	2.24	1.84	0.26	0.094	0.53
3.25	3.85	4.75	5.25	8.27	5.49	6	6.12	6.25	–	–	-237	2.24	1.84	0.26	0.094	0.53
3.375	4.1	5	5.5	8.51	5.75	6.16	6.28	6.41	6.53	6.66	-238	2.24	1.84	0.26	0.094	0.53
3.5	4.1	5	5.5	8.51	5.75	6.16	6.28	6.41	6.53	6.66	-239	2.24	1.84	0.26	0.094	0.53
3.625	4.35	5.25	5.75	8.77	6	6.41	6.53	6.66	6.78	6.91	-240	2.24	1.84	0.26	0.094	0.53
3.75	4.35	5.25	5.75	8.77	6	6.41	6.53	6.66	6.78	6.91	-241	2.24	1.84	0.26	0.094	0.53
3.875	4.6	5.5	6	9.02	6.25	6.66	6.78	6.91	7.03	7.16	-242	2.24	1.84	0.26	0.094	0.53
4	4.6	5.5	6	9.02	6.25	6.66	6.78	6.91	7.03	7.16	-243	2.24	1.84	0.26	0.094	0.53
4.125	4.85	5.75	6.25	9.27	6.5	6.91	7.03	7.16	7.28	7.41	-244	2.24	1.84	0.26	0.094	0.53
4.25	4.85	5.75	6.25	9.27	6.5	6.91	7.28	7.16	7.28	7.41	-245	2.24	1.84	0.26	0.094	0.53
4.375	5.1	6	6.5	9.52	6.75	7.16	7.28	7.41	7.53	7.66	-246	2.24	1.84	0.26	0.094	0.53
4.5	5.1	6	6.5	9.52	6.75	7.16	7.28	7.41	7.53	7.66	-247	2.24	1.84	0.26	0.094	0.53
4.625	5.35	6.25	6.75	9.77	7	7.41	7.53	7.66	7.78	7.91	-248	2.24	1.84	0.26	0.094	0.53
4.75	5.35	6.25	6.75	9.77	7	7.41	7.53	7.66	7.78	7.91	-249	2.24	1.84	0.26	0.094	0.53
4.875	5.87	7	7.5	11.28	7.74	–	–	8.41	8.53	8.66	-353	3.45	2.91	0.29	0.188	1.03
5	5.99	7	7.5	11.28	7.74	–	–	8.41	8.53	8.66	-354	3.45	2.91	0.29	0.188	1.03
5.125	6.12	7.25	7.75	11.53	7.99	–	–	8.66	8.78	8.91	-355	3.45	2.91	0.29	0.188	1.03
5.25	6.24	7.25	7.75	11.53	7.99	–	–	8.66	8.78	8.91	-356	3.45	2.91	0.29	0.188	1.03
5.375	6.37	7.5	8	11.78	8.24	–	–	8.91	9.03	9.16	-357	3.45	2.91	0.29	0.188	1.03
5.5	6.49	7.5	8	11.78	8.24	–	–	8.91	9.03	9.16	-358	3.45	2.91	0.29	0.188	1.03
5.625	6.62	7.75	8.25	12.08	8.49	–	–	9.16	9.28	9.41	-359	3.45	2.91	0.29	0.188	1.03
5.75	6.74	7.75	8.25	12.08	8.49	–	–	9.16	9.28	9.41	-360	3.45	2.91	0.29	0.188	1.03
5.875	6.87	8	8.5	12.28	8.74	–	–	9.41	9.54	9.66	-361	3.45	2.91	0.29	0.188	1.03
6	6.99	8	8.5	12.28	8.74	–	–	9.41	9.54	9.66	-362	3.45	2.91	0.29	0.188	1.03
6.125	7.12	8.25	8.75	12.53	8.99	–	–	9.66	9.78	9.91	-362	3.45	2.91	0.29	0.188	1.03
6.25	7.24	8.25	8.75	12.53	8.99	–	–	9.66	9.79	9.91	-363	3.45	2.91	0.29	0.188	1.03
6.375	7.37	8.5	9	12.78	9.25	–	–	9.91	10.04	10.16	-363	3.45	2.91	0.29	0.188	1.03
6.5	7.49	8.5	9	12.78	9.25	–	–	9.91	10.04	10.16	-364	3.45	2.91	0.29	0.188	1.03
6.625	7.62	8.75	9.25	13.08	9.5	–	–	10.17	10.29	10.42	-364	3.45	2.91	0.29	0.188	1.03
6.75	7.74	8.75	9.25	13.08	9.5	–	–	10.17	10.29	10.42	-365	3.45	2.91	0.29	0.188	1.03
6.875	7.87	9	9.5	13.28	9.75	–	–	10.42	10.54	10.67	-365	3.45	2.91	0.29	0.188	1.03
7	7.99	9	9.5	13.28	9.75	–	–	10.42	10.54	10.67	-366	3.45	2.91	0.29	0.188	1.03
7.125	8.12	9.25	9.75	13.53	10	–	–	10.67	10.79	10.92	-366	3.45	2.91	0.29	0.188	1.03
7.25	8.24	9.25	9.75	13.53	10	–	–	10.67	10.79	10.92	-367	3.45	2.91	0.29	0.188	1.03
7.375	8.37	9.5	10	13.78	10.25	–	–	10.92	11.04	11.17	-367	3.45	2.91	0.29	0.188	1.03
7.5	8.49	9.5	10	13.78	10.25	–	–	10.92	11.04	11.17	-368	3.45	2.91	0.29	0.188	1.03
7.625	8.62	9.75	10.25	14.08	10.5	–	–	11.17	11.29	11.42	-368	3.45	2.91	0.29	0.188	1.03
7.75	8.74	9.75	10.25	14.08	10.5	–	–	11.17	11.29	11.42	-369	3.45	2.91	0.29	0.188	1.03
