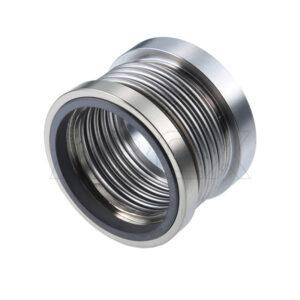

BXMB-B04(MF95N)

Tipo：	Junta de fuelle metálica
Sustitución：	Burgmann MF95N
Temperatura：	-40 °C ...+220 °C
Presión：	16 bar
Velocidad：	20 m/s
Material：	Ver descripción

Características

Para ejes no escalonados
Fuelle giratorio
Sello único
Equilibrado
Independiente del sentido de giro
Fuelles de rodillos

Ventajas

Para temperaturas extremas
Sin junta tórica de carga dinámica
Muy buen efecto de autolimpieza
Adecuado para aplicaciones estériles de gama baja

Alcance operativo

Diámetro del eje:
d1 = 14 ... 100 mm (0,55“ ... 3,94“)
Temperatura:
t = -40 °C ...+220 °C (-40 °F ... +428 °F)
Presión: p = 16 bar (232 PSI)
Velocidad de deslizamiento: vg = 20 m/s (66 pies/s)
Movimiento axial: ± 0,5 mm

Materiales

Cara de la junta: Carburo de silicio (Q12), Grafito de carbono impregnado de resina (B), Grafito de carbono impregnado de antimonio (A)
Asiento: Carburo de silicio (Q1)
Fuelles: Hastelloy® C-276 (M5)
Piezas metálicas: Acero CrNiMo (G1)

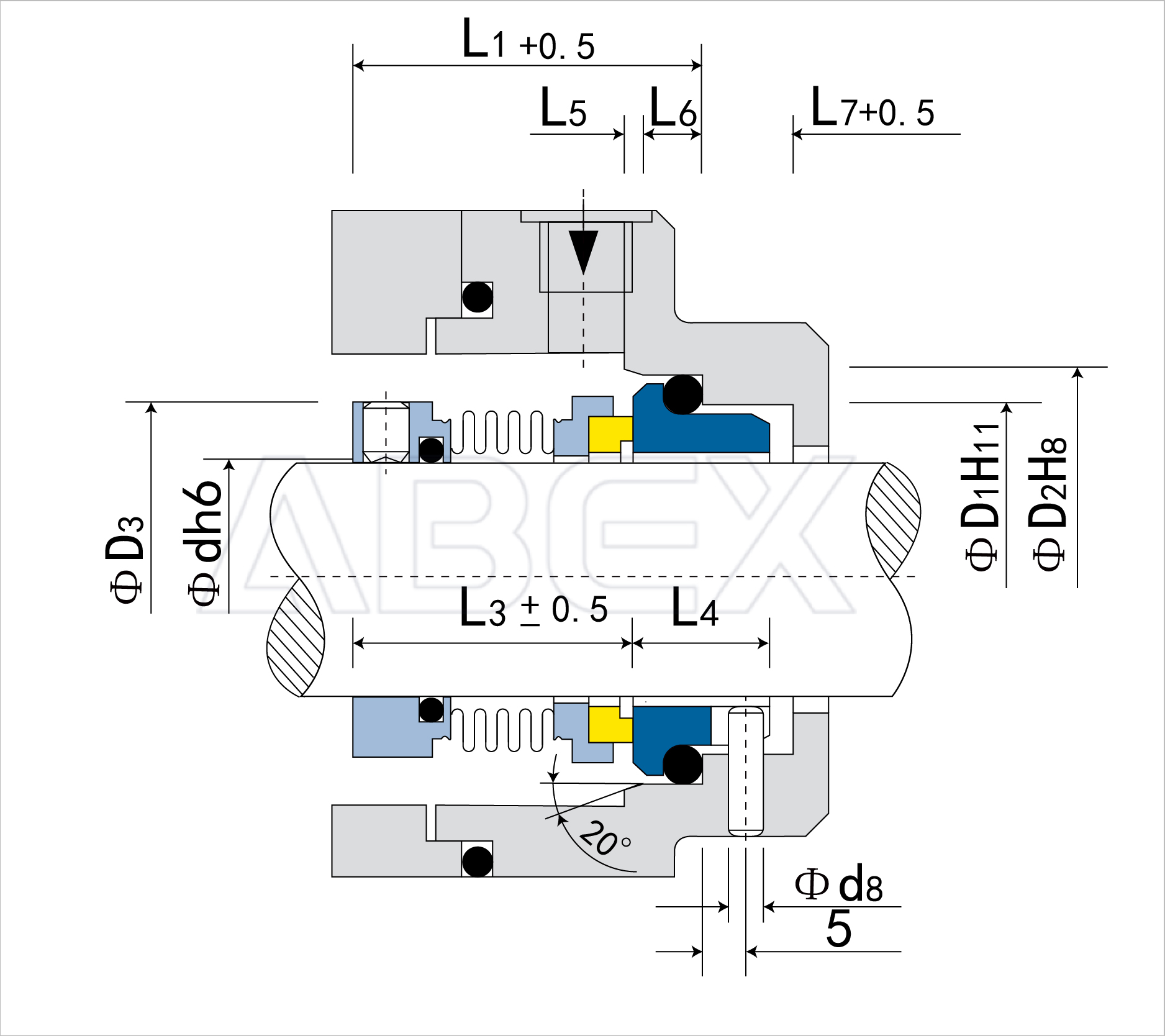

d	D3	D6	D7	L1	L3	L4	L5	L6	L7	d8
mm	D3	D6	D7	L1	L3	L4	L5	L6	L7	d8
14	24	21	25	35	30.5	15	1.5	4	8.5	3
16	26	23	27	35	29.5	15	1.5	4	8.5	3
18	32	27	33	37.5	30.5	15	2	5	9	3
20	34	29	35	37.5	30.5	15	2	5	9	3
22	36	31	37	37.5	30.5	15	2	5	9	3
24	39	33	39	40	33	15	2	5	9	3
25	39	34	40	40	33	15	2	5	9	3
28	42	37	43	42.5	35.5	15	2	5	9	3
30	44	39	45	42.5	35.5	15	2	5	9	3
32	46	42	48	42.5	35.5	15	2	5	9	3
33	47	42	48	42.5	35.5	15	2	5	9	3
35	49	44	50	42.5	35.5	15	2	5	9	3
38	54	49	56	45	37	16	2	6	9	4
40	56	51	58	45	37	16	2	6	9	4
43	59	54	61	45	37	16	2	6	9	4
45	61	56	63	45	37	16	2	6	9	4
48	64	59	66	45	37	16	2	6	9	4
50	66	62	70	47.5	38	17	2.5	6	9	4
53	69	65	73	47.5	38	17	2.5	6	9	4
55	71	67	75	47.5	38	17	2.5	6	9	4
58	78	70	78	52.5	42	18	2.5	6	9	4
60	80	72	80	52.5	42	18	2.5	6	9	4
63	83	75	83	52.5	42	18	2.5	6	9	4
65	85	77	85	52.5	42	18	2.5	6	9	4
68	87	81	90	52.5	41.5	18.5	2.5	7	9	4
70	90	83	92	60	48.5	19	2.5	7	9	4
75	99	88	97	60	48.5	19	2.5	7	9	4
80	104	95	105	60	48.5	19	3	7	9	4
85	109	100	110	60	48.5	19	3	7	9	4
90	114	105	115	65	52	20.5	3	7	9	4
95	119	110	120	65	52	20.5	3	7	9	4
100	124	115	125	65	52	20.5	3	7	9	4
