BXMB-A02(BSFG)

Tipo：	Fuelle metálico Junta simple
Sustitución：	AES BSFG
Temperatura：	-30℃ a +204℃
Presión：	≤2,0Mpa
Velocidad：	≤20m/s
Material：	A,B,Q1,Q2,U1,U2,T,Grafito,V,G,F,M,T6

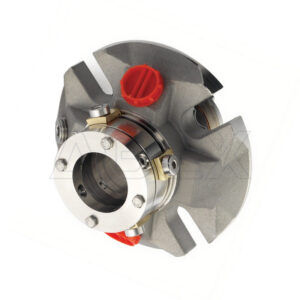

Fuelle Junta de cartucho simple de grafito total

La junta de cartucho BSFG™ (Bellows Single Full Graphite) está diseñada específicamente para eliminar los costosos y a menudo largos plazos de entrega de los compuestos de elastómeros exóticos. Esta junta cuenta con anillos de grafito en todas las superficies de sellado primarias, lo que elimina la necesidad de elastómeros.

La unidad de fuelle equilibrada hidráulicamente está disponible en una variedad de opciones de materiales diferentes con anillos de sellado de empaquetadura de elastómero o grafito.

Características:

Junta completa de grafito para aplicaciones a alta temperatura o con productos químicos corrosivos
Se adapta a bombas con secciones radiales finas de la cámara de sellado
Puertos de lavado y drenaje para opciones de refrigeración o calentamiento para maximizar la vida útil de la junta
diseño de cartucho para facilitar la instalación
Tamaños disponibles de 1.000″ a 4.000″ (24 mm - 100 mm) en formatos de prensaestopas estándar y ANSI Plus.

d	D1		D2	D3	D4	D5		L1	L2	L4	S
mm	min	max	D2	D3	D4	min	max	L1	L2	L4	max
24	41	49	49.2	104.8	54	67	90.5	38.1	52.3	13.2	12
25	41	49	49.2	104.8	54	67	90.5	38.1	52.3	13.2	12
28	44	52.3	52.4	108	57.2	70.3	93.6	38.1	52.3	13.2	12
30	46	55.5	55.6	111	60.4	73.5	96.8	38.1	52.3	13.2	12
32	49	55.5	55.6	111	60.4	73.5	96.8	38.1	52.3	13.2	12
33	49	55.5	55.6	111	60.4	73.5	96.8	38.1	52.3	13.2	12
35	51	57.5	58.8	111	63.5	76.6	96.8	38.1	52.3	13.2	12
38	57.2	60.3	65	127	71.5	85.7	114.3	41.3	52.3	16.4	12
40	58	60.4	65	127	71.5	85.7	114.3	41.3	52.3	16.4	12
43	61	63.5	65	127	71.5	85.7	114.3	41.3	52.3	16.4	12
45	63.5	69.9	71.4	139.7	81	95.3	127	41.3	52.3	16.4	12
48	66.7	73	71.4	139.7	81	95.3	127	41.3	52.3	16.4	12
50	68	73	71.4	139.7	81	95.3	127	41.3	52.3	16.4	12
53	71	76.2	77.8	152.4	90.5	104.8	139.7	44.5	52.3	16.4	12
55	74	79.4	77.8	152.4	90.5	104.8	139.7	44.5	52.3	16.4	12
58	76.2	82.5	84.1	165.1	96.8	114.3	149.2	44.5	52.3	16.4	16
60	79.4	85.7	84.1	165.1	96.8	114.3	149.2	44.5	52.3	16.4	16
63	85.8	92.1	96.8	177.8	109.5	127	160.3	49.2	62	19.6	16
65	88.9	95.3	96.8	177.8	109.5	127	160.3	49.2	62	19.6	16
68	92.1	98.4	96.8	177.8	109.5	127	160.3	49.2	62	19.6	16
70	92.1	98.4	96.8	177.8	109.5	127	160.3	50.8	62	19.6	16
75	98.5	108	108	190.5	125.4	142.9	173	50.8	62	19.6	16
80	101.6	111.1	108	190.5	125.4	142.9	173	50.8	62	19.6	16
85	108	117.5	117	203.2	135	155.6	182.5	50.8	62	19.6	20
90	114.3	127	127	215.9	150.8	171.5	195.2	50.8	62	19.6	20
95	117.5	130.2	127	215.9	150.8	171.5	195.2	50.8	62	19.6	20
100	123.9	139.7	136.5	228.6	168.3	188.9	207.9	50.8	62	19.6	20

d	D1		D2	D3	D4	D5		L1	L2	L4	S
pulgada	min	max	D2	D3	D4	min	max	L1	L2	L4	max
1	1.625	1.937	1.937	4.125	2.125	2.687	3.562	1.5	2.062	0.519	1/2
1.125	1.75	2.062	2.063	4.25	2.25	2.812	3.687	1.5	2.062	0.519	1/2
1.25	1.875	2.187	2.187	4.375	2.375	3.937	3.812	1.5	2.062	0.519	1/2
1.375	2	2.25	2.312	4.375	2.5	3.062	3.812	1.5	2.062	0.519	1/2
1.5	2.25	2.375	2.562	5	2.812	3.375	4.437	1.625	2.062	0.644	1/2
1.625	2.375	2.5	2.562	5	2.812	3.375	4.437	1.625	2.062	0.644	1/2
1.75	2.5	2.75	2.812	5.5	3.187	3.75	4.937	1.625	2.062	0.644	1/2
1.875	2.625	2.875	2.812	5.5	3.187	3.75	4.937	1.625	2.062	0.644	1/2
2	2.75	3	3.063	6	3.562	4.125	5.437	1.75	2.062	0.644	1/2
2.0-AC	2.75	3	3.035	5.25	3.45	4	4.75	1.75	2.062	0.644	1/2
2.125	2.875	3.125	3.063	6	3.562	4.125	5.437	1.75	2.062	0.644	1/2
2.25	3	3.25	3.312	6.5	3.812	4.5	5.812	1.75	2.062	0.644	5/8
2.375	3.125	3.375	3.312	6.5	3.812	4.5	5.812	1.75	2.062	0.644	5/8
2.5	3.375	3.625	3.812	7	4.312	5	6.312	1.937	2.437	0.769	5/8
2.625	3.5	3.75	3.812	7	4.312	5	6.312	1.937	2.437	0.769	5/8
2.75	3.625	3.875	3.812	7	4.312	5	6.312	1.937	2.437	0.769	5/8
2.875	3.75	4.125	4.25	7.5	4.937	5.625	6.812	1.937	2.437	0.769	5/8
3	3.875	4.25	4.25	7.5	4.937	5.625	6.812	2	2.437	0.769	5/8
3.125	4	4.375	4.25	7.5	4.937	5.625	6.812	2	2.437	0.769	5/8
3.25	4.125	4.5	4.625	8	5.312	6.125	7.187	2	2.437	0.769	3/4
3.375	4.25	4.625	4.625	8	5.312	6.125	7.187	2	2.437	0.769	3/4
3.5	4.375	4.75	4.625	8	5.132	6.125	7.187	2	2.437	0.769	3/4
3.625	4.5	5	5	8.5	5.937	6.75	7.687	2	2.437	0.769	3/4
3.75	4.625	5.125	5	8.5	5.937	6.75	7.687	2	2.437	0.769	3/4
3.875	4.875	5.5	5.375	9	6.625	7.437	8.187	2	2.437	0.769	3/4
4	4.875	5.5	5.375	9	6.625	7.437	8.187	2	2.437	0.769	3/4
